使用删除路由功能更有效地删除路由对象

随着Quadcept 10.3.0的发布，新增了Delete Route功能，修改布线时可以更顺畅的移除routes/vias。 本文详细阐述了新增的路由删除方式。

什么是删除路由功能？ 它与删除命令有何不同？

当您使用删除命令删除一个对象时，您需要先选择它，然后再运行该命令。

[使用 删除 命令删除路由]

删除路由功能

使用 删除路由 命令，您可以在模式下连续删除路由对象。 它还允许您以多种方式执行删除，例如删除所有连续的路线段或删除任何指定两点之间的路线。

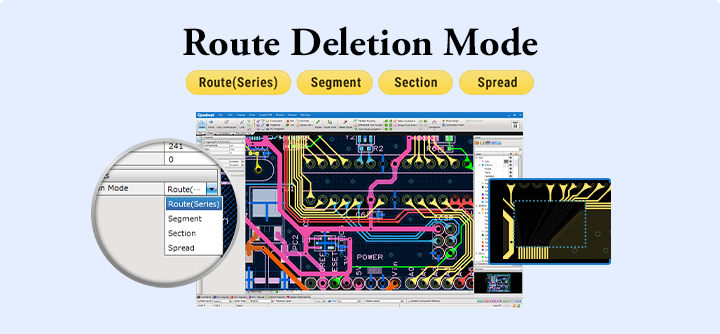

您可以从以下四种模式中选择路由删除模式：

可以在属性窗口的删除模式字段中更改路由删除模式。

路线（系列）

此模式允许您删除一系列布线对象，即所有连续的布线段，直到遇到过孔、元件焊盘或连接点。
* 删除路由时将保留过孔。

部分

此模式允许您删除单个选定的路由对象。

区域

在此模式下拖动选择窗口允许您删除落在选择区域内的所有布线和过孔。
* 飞机不会被删除。

在此模式下单击连接路线上的任意两点可以删除它们之间的所有路线段。

传播

此模式允许您删除显示层上焊盘之间的所有布线段，包括任何过孔。
* 平面/连接到平面的路由对象不会被删除。
* 锁定图层上的对象不会被删除。
