PCB Designer
无网布线
借助Quadcept，您可以在不指定网络的情况下路由信号，让您在高密度、多层、多引脚设计中灵活高效地体现您的设计意图。

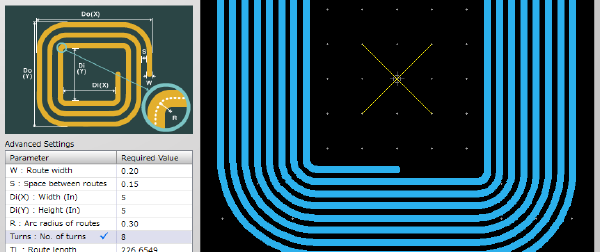

平面变压器发电机
只需指定参数即可让您立即生成平面变压器，这对于小型和高频电路板设计至关重要。
仿真工具界面
您可以导出 .DSN 文件以与 EMIStream、HyperLynx 和 Pollex PCB SI 等仿真工具进行交互。
面板化
您可以对多种不同类型的 PCB 进行拼板。

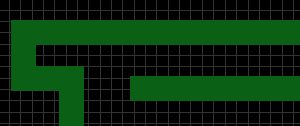

网格平面
您可以创建网格平面； 轻松符合 UL 标准并制作透明 PCB。
斜线
我们添加了高速设计中常用的 Angled Trace 功能。 您可以将跟踪角度控制为您想要的任何角度。

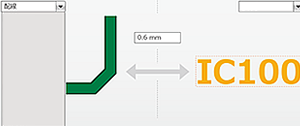

制造规则检查
MRC（制造规则检查）将检查可制造性，减少不必要的重复。 Quadcept 的 MRC 非常全面，并且在不断增强其功能。

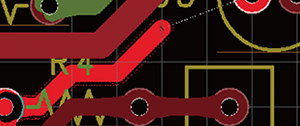

在线DRC
您可以在 PCB 设计期间实时验证您的 DRC（设计规则检查）设置。 您可以考虑关键的 PCB 设计项目（例如间隙）进行布线，从而缩短上市时间并减少返工。

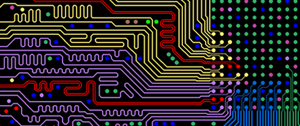

灵活、强大的路由功能
您可以使用 DRC 中的差分对和走线长度控制功能轻松处理高速信号。 您还可以通过最少的点击执行推送路由，或利用半自动路由功能来查找最短路由路径。

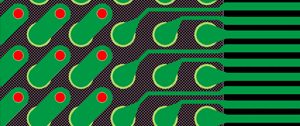

设计规则区
对于BGA周围等密集区域，DRC无法考虑的区域，可以分别设置走线宽度、间隙、过孔类型等参数。
导出 ODB++ 数据
您可以导出 ODB++ 数据，以便为制造和组装传输准确的 PCB 数据。利用全球 ODB++ 文件与设计和生产相关人员进行交流。

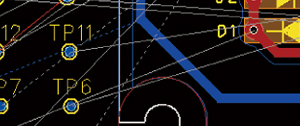

自动测试焊盘生成
PCB Designer 会自动为每个网络添加一个测试焊盘。放置测试焊盘后，您可以连续添加更多焊盘。 您不再需要创建测试焊盘并单独放置。

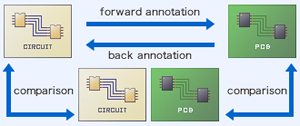

比较不同的修订
您可以轻松比较原理图与原理图、版图与版图以及原理图与版图的不同版本。进行更改时，您可以向前或向后注释。

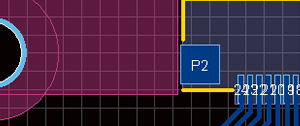

禁区/组件区
您可以在创建足迹或处理布局时输入禁止区域。 您可以在 DRC 中设置“组件高度”和“禁区”参数。

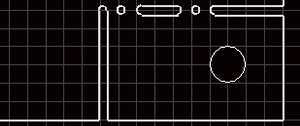

创建电路板轮廓狭缝
使用直线和圆弧创建板缝非常耗时。使用 PCB Designer，您可以输入缝以保持爬电距离，板轮廓缝以拼板，并非常轻松地创建穿孔线。

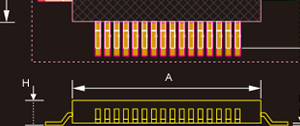

部件向导（符合 IPC）
零件向导通过在制造商的数据表上输入组件尺寸，自动创建符合 IPC 的焊盘尺寸、焊盘位置、丝线形状、零件轮廓和尺寸。

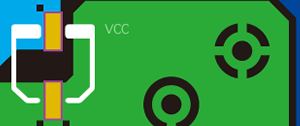

柔性平面生成
您可以高效地编辑平面，考虑热邮件 pa 生成，实时更新数据以避免障碍，在加强电源、地面、内部、表面和底部平面时自动删除浮动平面。
设计规则检查 (DRC)
您可以检查单个网络或将网络分组并运行分析。 您可以自定义丝绸到阻焊层、阻焊层到图案，这是 PCB 设计的关键，并设置其值和层。
无缝机电设计
PCB 设计和底盘数据的无缝工作流程。 您可以验证您是否避免了在原型阶段已考虑的组件碰撞或热问题。显着降低设计成本和上市时间。
查看绘图/导出制造数据
您可以立即导出制造所需的文件，以发送给您的供应商进行生产。 您不仅可以为您的 PCB 制造商、组件供应商和 PCB 组装厂导出数据，而且通过设置您的电子邮件，您还可以获得与生产相关的报价。
让我们开始吧
Quadcept 为电路和 PCB 设计提供创新的在线 CAD 解决方案，您只需支付月费或年费，没有隐藏费用。 无初始、维护或版本升级费用。
使用 Quadcept 工具需要注册！
联系我们免费试用
