创建禁区的方法从v10.7改变

在 Quadcept v10.6 之前，“禁区”允许在单个区域（对象）中设置多个禁止规则。 这样做是为了简化操作和绘图，方便大家使用Quadcept。

但是，无法为每个区域设置“填充颜色”和“填充样式”。 我们收到了“无法立即判断哪些内容被禁止”的宝贵反馈。

因此，考虑到电路板设计图的灵活性，Quadcept v10.7.0 对禁区的概念和创建方法进行了重大更改，有助于“每个禁止规则的可视化”的优点 ”。

现在每条禁止规则更容易直观判断！

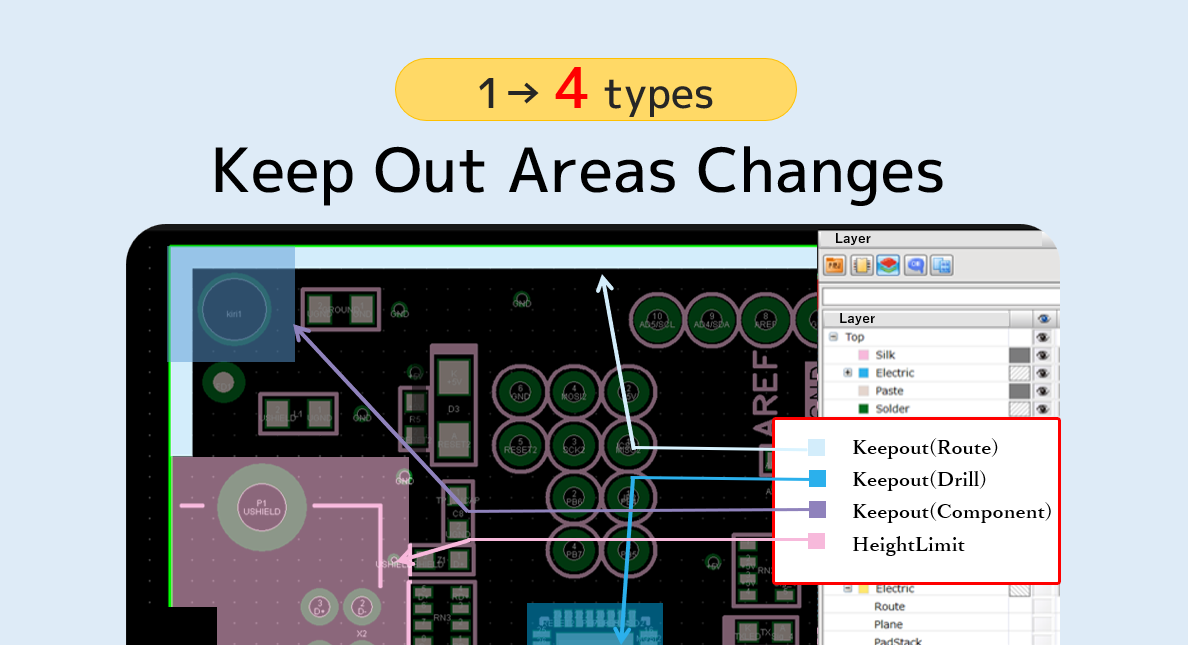

此更改的要点是可以为每个禁止规则可视化禁止区域。

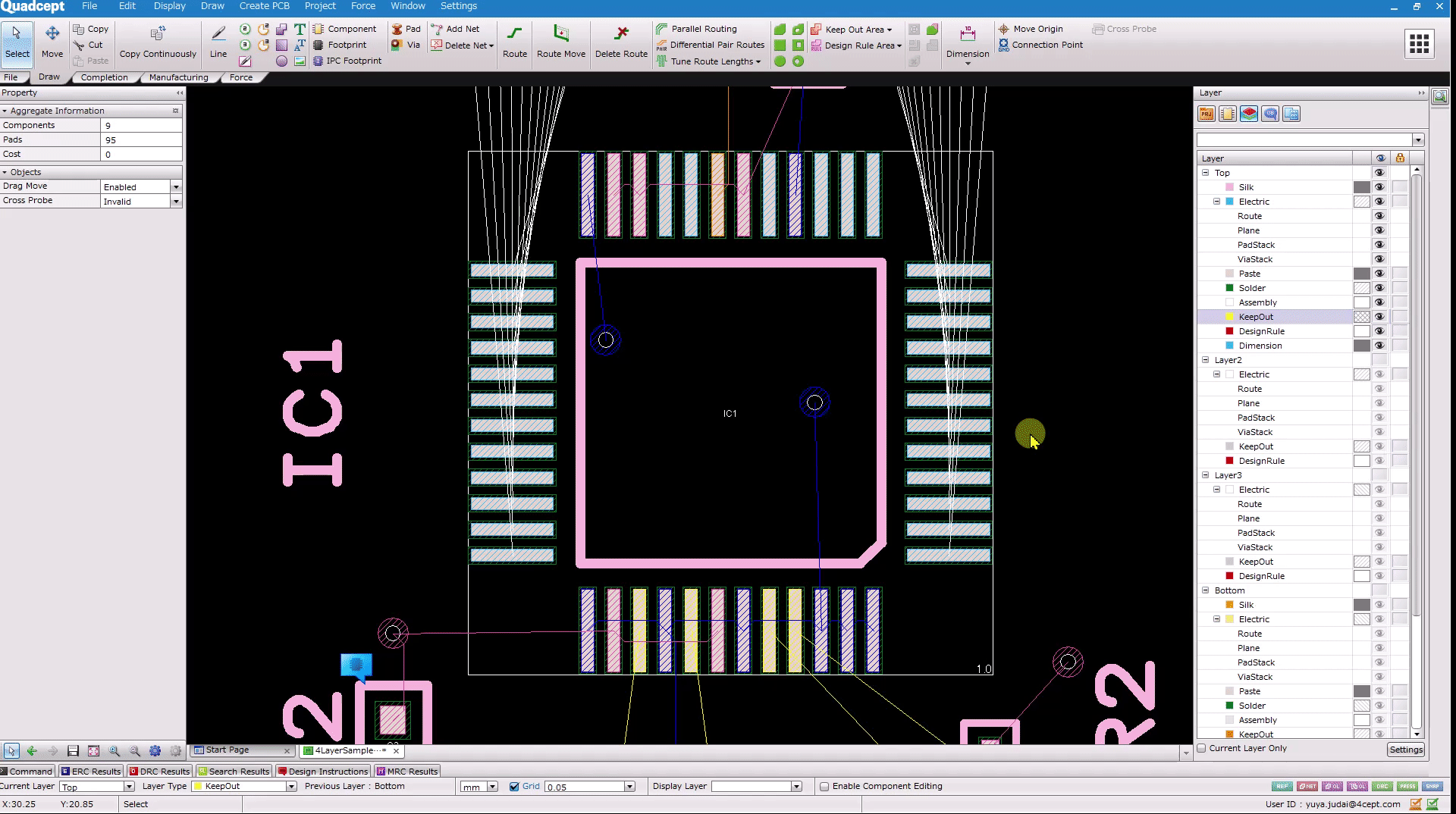

Quadcept v10.6 之前

可以设置“3条禁止规则； 钻/零件/网”和“1条限制规则； 组件高度”仅适用于一个 禁区 区域。

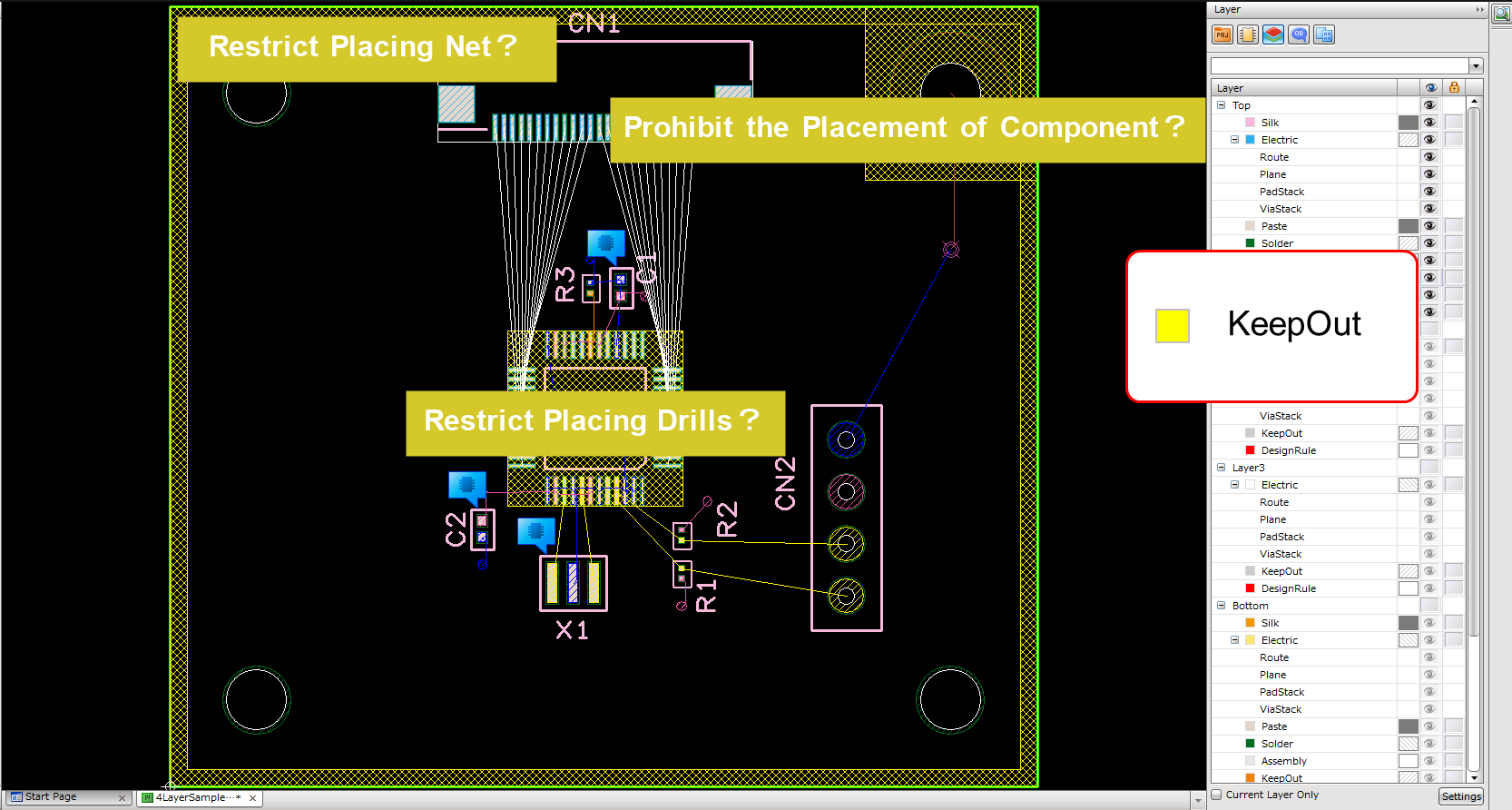

由于无法为每个禁止规则设置“填充颜色”和“填充样式”，因此无法直观地判断哪个规则被禁止。

每个 禁区 只能设置一个禁止规则。 禁止规则取决于每个 Keepout 层。

禁止/限制规则	目的	层
禁止放置路线	禁区	禁区（路线）
禁止放置钻头	禁区	Keepout（钻孔）
禁止放置组件	禁区	Keepout（组件）
组件高度限制	限高区	高度限制

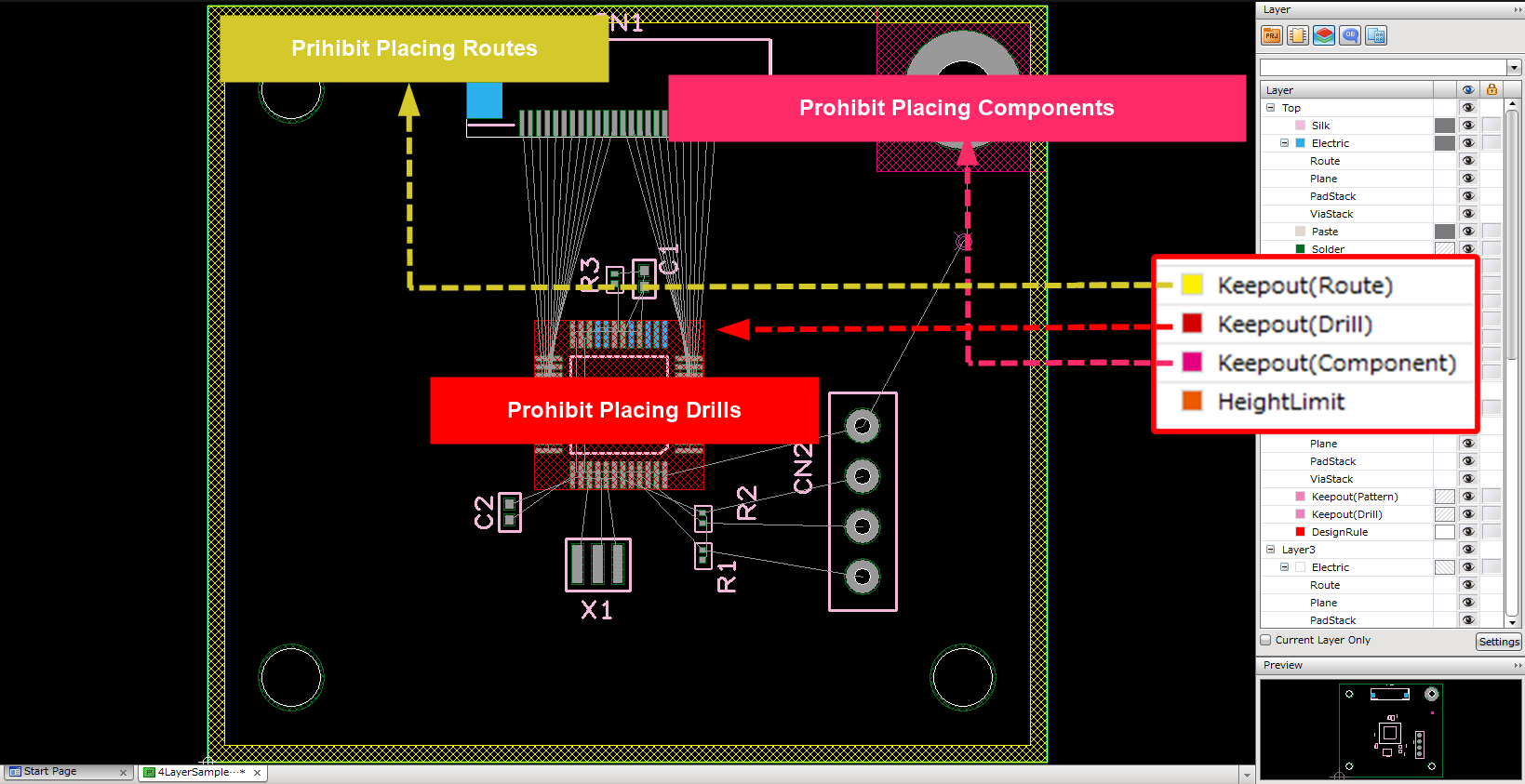

可以直观判断哪些规则被禁止，因为可以为每个禁止规则设置“填充颜色”和“填充样式”。

	优点	缺点
v10.6之前	操作简单	很难判断哪个规则被禁止
v10.7之后	通过“填充颜色”轻松判断哪些规则被禁止； 或“填充样式”	必须为每个禁止规则创建一个禁区

常见问题

在Quadcept v10.7或更高版本中打开v10.6之前的项目数据时，会在每个Keepout层中自动生成禁区。

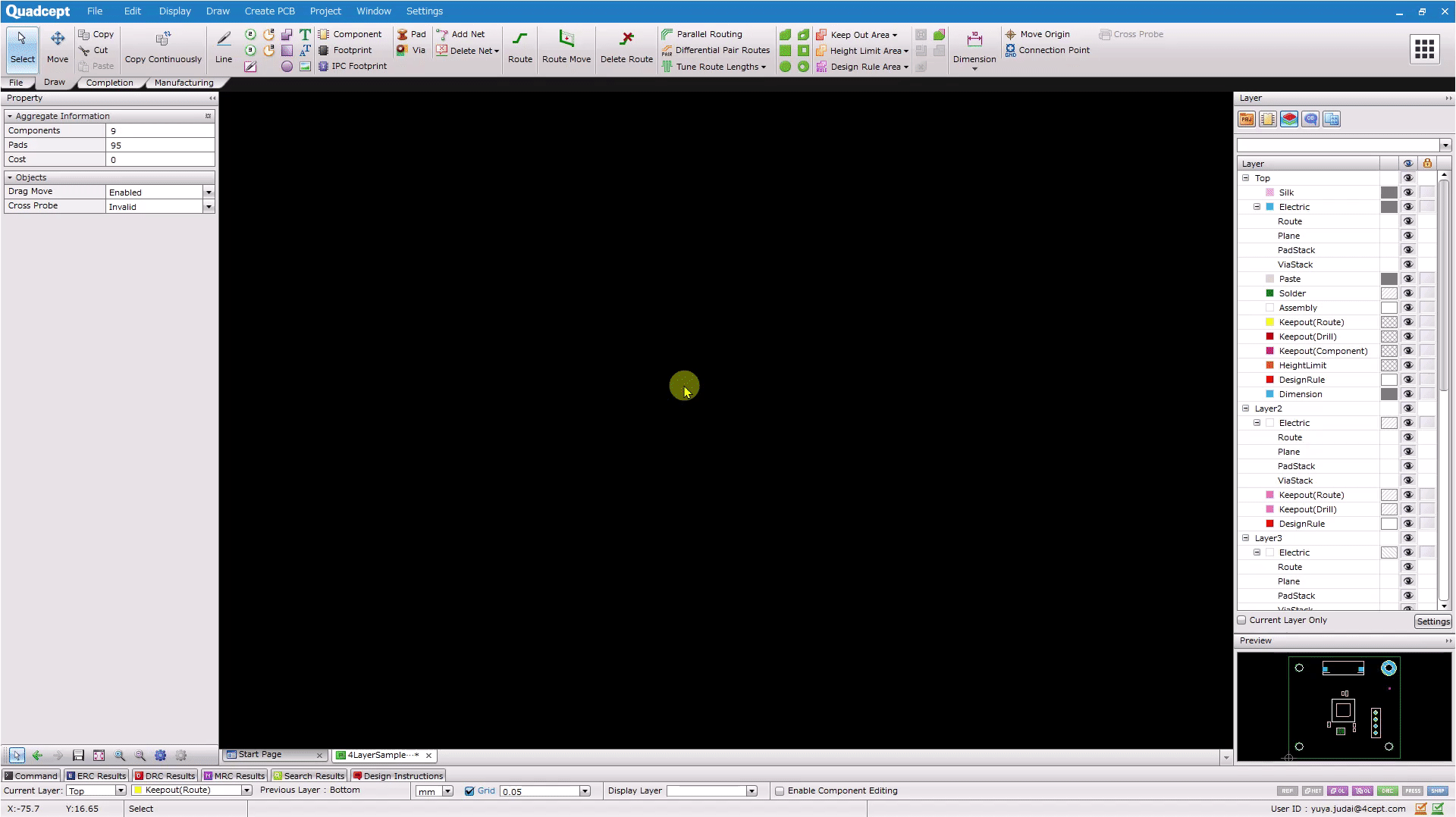

请使用“层间移动”。
使用“在图层之间移动”，您可以将所选对象移动/复制到不同的图层。

请注意，即使您在 Keepout 图层上放置一个“Filled Object”，它也不会成为 禁区。

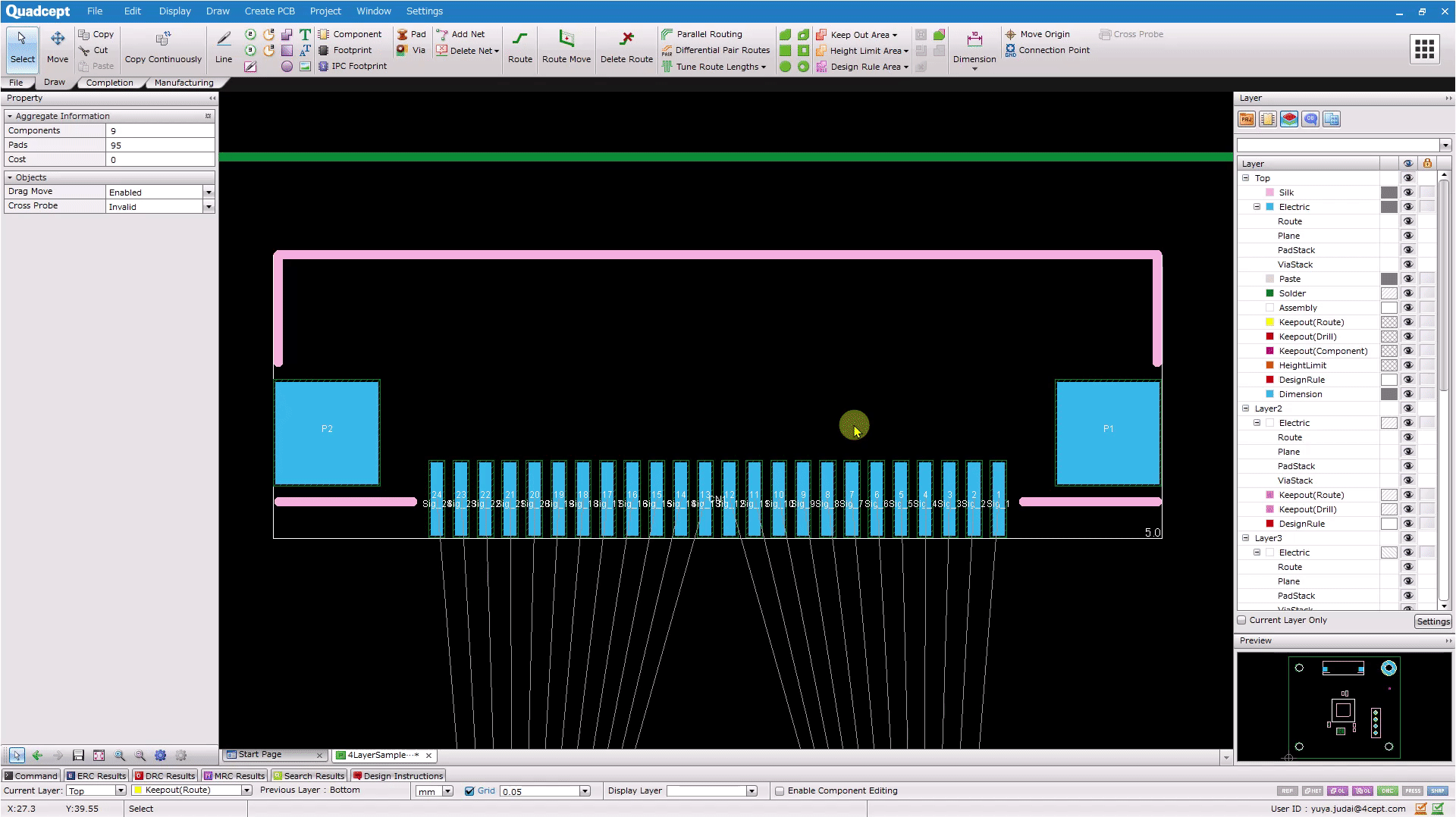

如下图，如果在Keepout图层中创建“Fill Object”和“禁区”，它们将具有相同的颜色和填充样式。

因此，虽然这两个对象乍一看都像是“禁区物体”，但每个对象都是不同的。

通过在每个禁区层上创建“禁区对象”，它成为一个“禁区”。

在v10.6之前，在禁区中设置了“组件高度限制”。

但在v10.7以后，改为“限高区”，独立于“禁入区”。

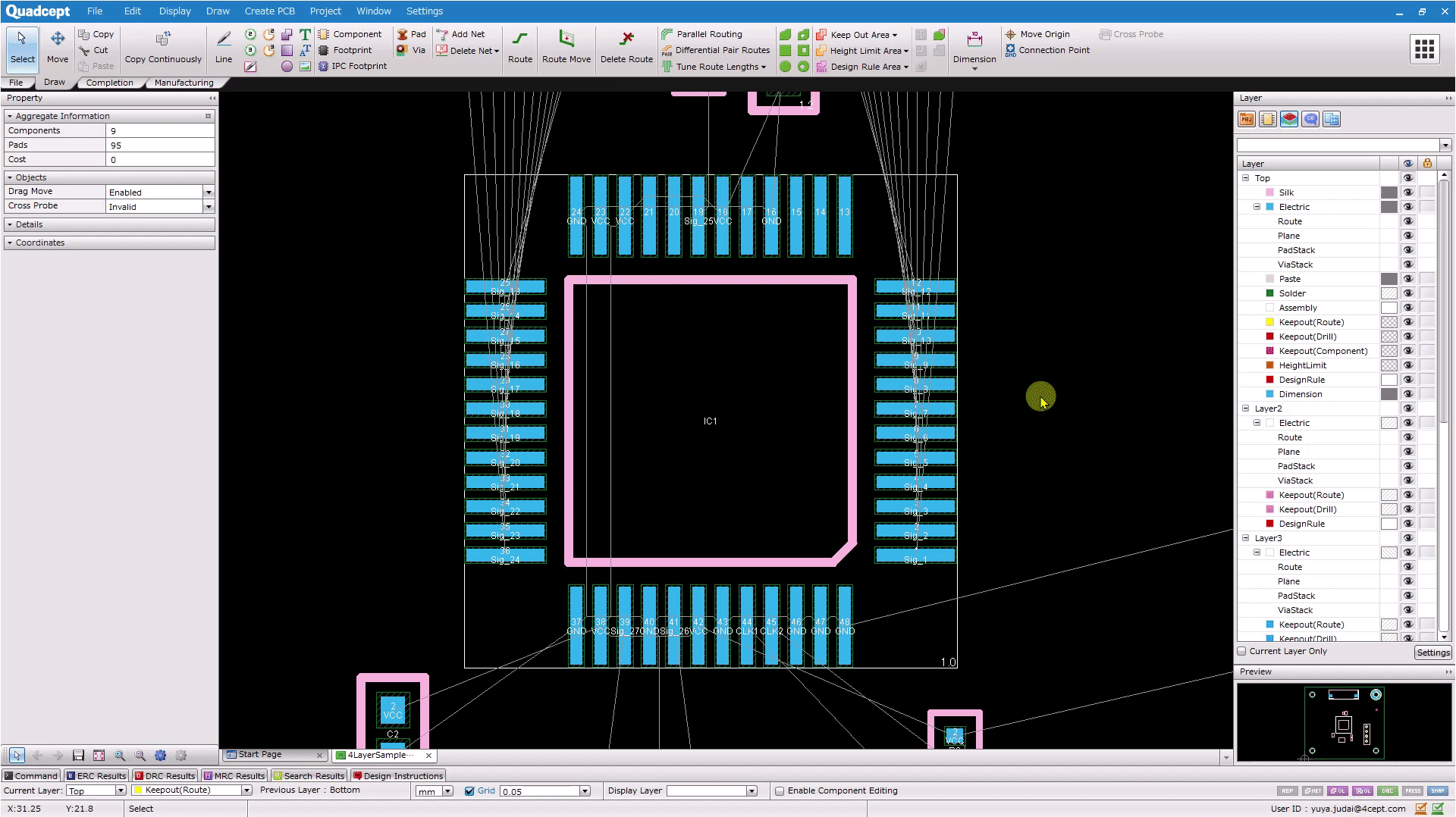

通过在高度限制层创建一个“限高区”可以设置“组件高度限制”。

概括

我们改变了创建 禁区 的方法和概念，以通过以下方式提高可用性
“每个禁止规则的可视化”。

我们将继续采纳客户的宝贵意见，努力使 Quadcept 成为每个人都易于使用的 CAD 系统。

我们将在一个易于理解的演示视频中介绍新功能和改进功能。
